MAZDA MODEL CX-9 2016 Manual del propietario (in Spanish)

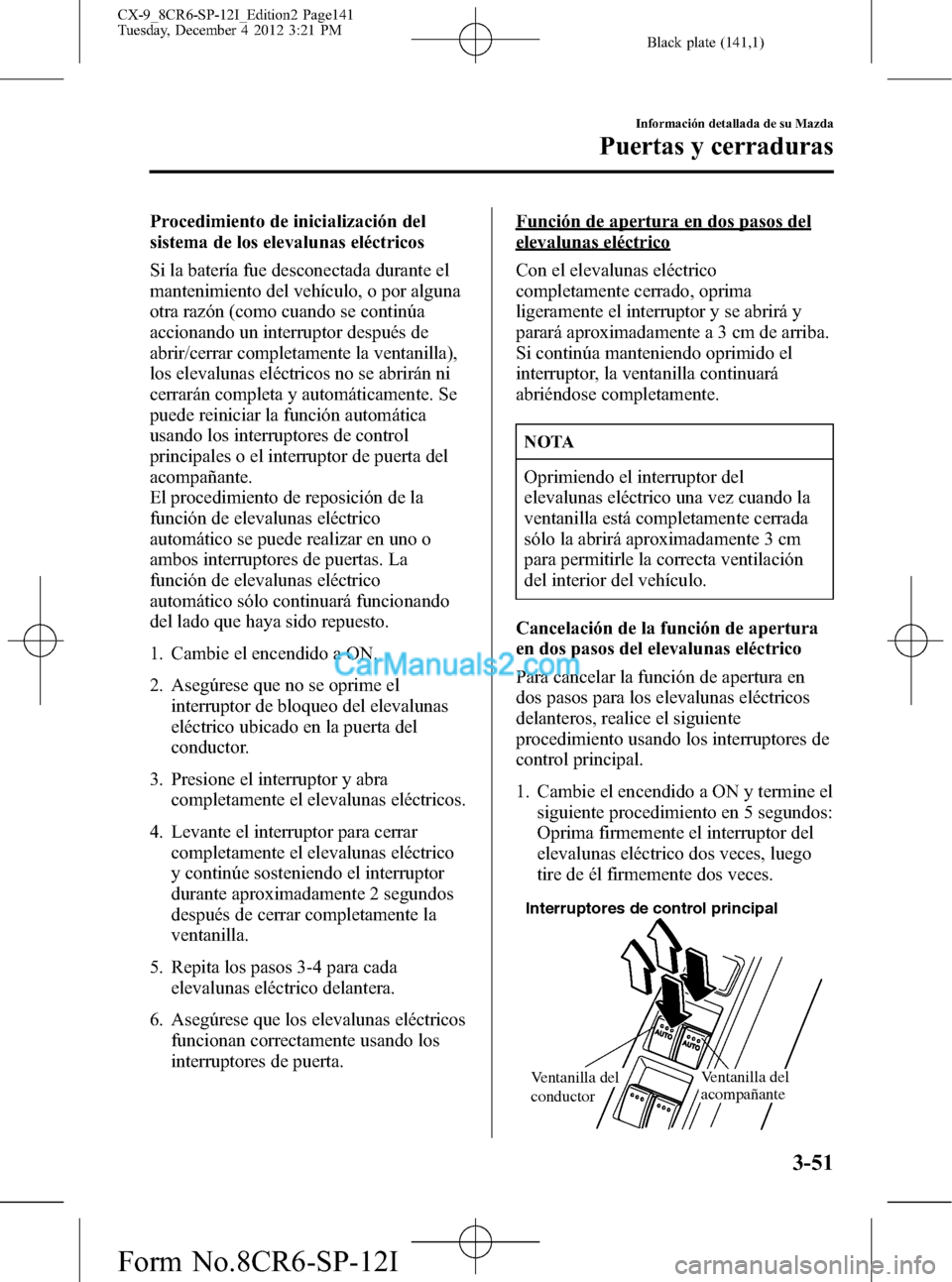

Black plate (141,1)
Procedimiento de inicialización del
sistema de los elevalunas eléctricos
Si la batería fue desconectada durante el
mantenimiento del vehículo, o por alguna
otra razón (como cuando se continúa
accionando un interruptor después de
abrir/cerrar completamente la ventanilla),
los elevalunas eléctricos no se abrirán ni
cerrarán completa y automáticamente. Se
puede reiniciar la función automática
usando los interruptores de control
principales o el interruptor de puerta del
acompañante.
El procedimiento de reposición de la
función de elevalunas eléctrico
automático se puede realizar en uno o
ambos interruptores de puertas. La
función de elevalunas eléctrico
automático sólo continuará funcionando
del lado que haya sido repuesto.
1. Cambie el encendido a ON.
2. Asegúrese que no se oprime el
interruptor de bloqueo del elevalunas
eléctrico ubicado en la puerta del
conductor.
3. Presione el interruptor y abra
completamente el elevalunas eléctricos.
4. Levante el interruptor para cerrar
completamente el elevalunas eléctrico
y continúe sosteniendo el interruptor
durante aproximadamente 2 segundos
después de cerrar completamente la
ventanilla.
5. Repita los pasos 3-4 para cada
elevalunas eléctrico delantera.
6. Asegúrese que los elevalunas eléctricos
funcionan correctamente usando los
interruptores de puerta.Función de apertura en dos pasos del
elevalunas eléctrico
Con el elevalunas eléctrico
completamente cerrado, oprima
ligeramente el interruptor y se abrirá y
parará aproximadamente a 3 cm de arriba.
Si continúa manteniendo oprimido el
interruptor, la ventanilla continuará
abriéndose completamente.
NOTA
Oprimiendo el interruptor del
elevalunas eléctrico una vez cuando la
ventanilla está completamente cerrada
sólo la abrirá aproximadamente 3 cm
para permitirle la correcta ventilación
del interior del vehículo.
Cancelación de la función de apertura
en dos pasos del elevalunas eléctrico
Para cancelar la función de apertura en
dos pasos para los elevalunas eléctricos
delanteros, realice el siguiente
procedimiento usando los interruptores de
control principal.
1. Cambie el encendido a ON y termine el
siguiente procedimiento en 5 segundos:
Oprima firmemente el interruptor del
elevalunas eléctrico dos veces, luego
tire de él firmemente dos veces.
Ventanilla del
conductorVentanilla del
acompañante Interruptores de control principal
Información detallada de su Mazda
Puertas y cerraduras
3-51
CX-9_8CR6-SP-12I_Edition2 Page141
Tuesday, December 4 2012 3:21 PM
Form No.8CR6-SP-12I

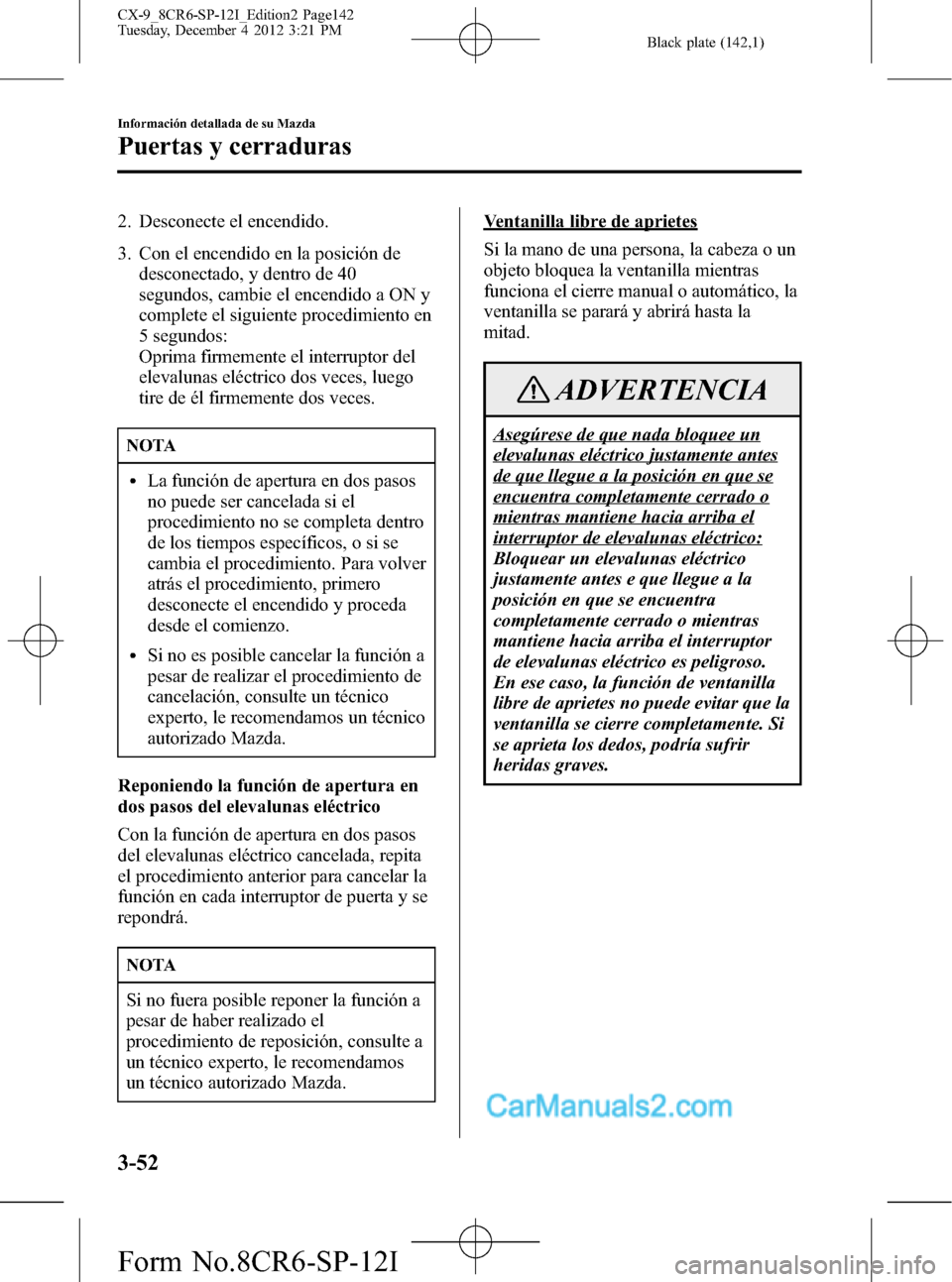

Black plate (142,1)
2. Desconecte el encendido.
3. Con el encendido en la posición de
desconectado, y dentro de 40
segundos, cambie el encendido a ON y
complete el siguiente procedimiento en
5 segundos:
Oprima firmemente el interruptor del
elevalunas eléctrico dos veces, luego
tire de él firmemente dos veces.
NOTA
lLa función de apertura en dos pasos
no puede ser cancelada si el
procedimiento no se completa dentro
de los tiempos específicos, o si se
cambia el procedimiento. Para volver
atrás el procedimiento, primero
desconecte el encendido y proceda
desde el comienzo.
lSi no es posible cancelar la función a
pesar de realizar el procedimiento de
cancelación, consulte un técnico
experto, le recomendamos un técnico
autorizado Mazda.
Reponiendo la función de apertura en
dos pasos del elevalunas eléctrico
Con la función de apertura en dos pasos
del elevalunas eléctrico cancelada, repita
el procedimiento anterior para cancelar la
función en cada interruptor de puerta y se
repondrá.
NOTA
Si no fuera posible reponer la función a
pesar de haber realizado el
procedimiento de reposición, consulte a
un técnico experto, le recomendamos
un técnico autorizado Mazda.
Ventanilla libre de aprietes
Si la mano de una persona, la cabeza o un
objeto bloquea la ventanilla mientras
funciona el cierre manual o automático, la
ventanilla se parará y abrirá hasta la
mitad.
ADVERTENCIA
Asegúrese de que nada bloquee un
elevalunas eléctrico justamente antes
de que llegue a la posición en que se
encuentra completamente cerrado o
mientras mantiene hacia arriba el
interruptor de elevalunas eléctrico:
Bloquear un elevalunas eléctrico
justamente antes e que llegue a la
posición en que se encuentra
completamente cerrado o mientras
mantiene hacia arriba el interruptor
de elevalunas eléctrico es peligroso.
En ese caso, la función de ventanilla
libre de aprietes no puede evitar que la
ventanilla se cierre completamente. Si
se aprieta los dedos, podría sufrir
heridas graves.
3-52
Información detallada de su Mazda
Puertas y cerraduras
CX-9_8CR6-SP-12I_Edition2 Page142
Tuesday, December 4 2012 3:21 PM
Form No.8CR6-SP-12I

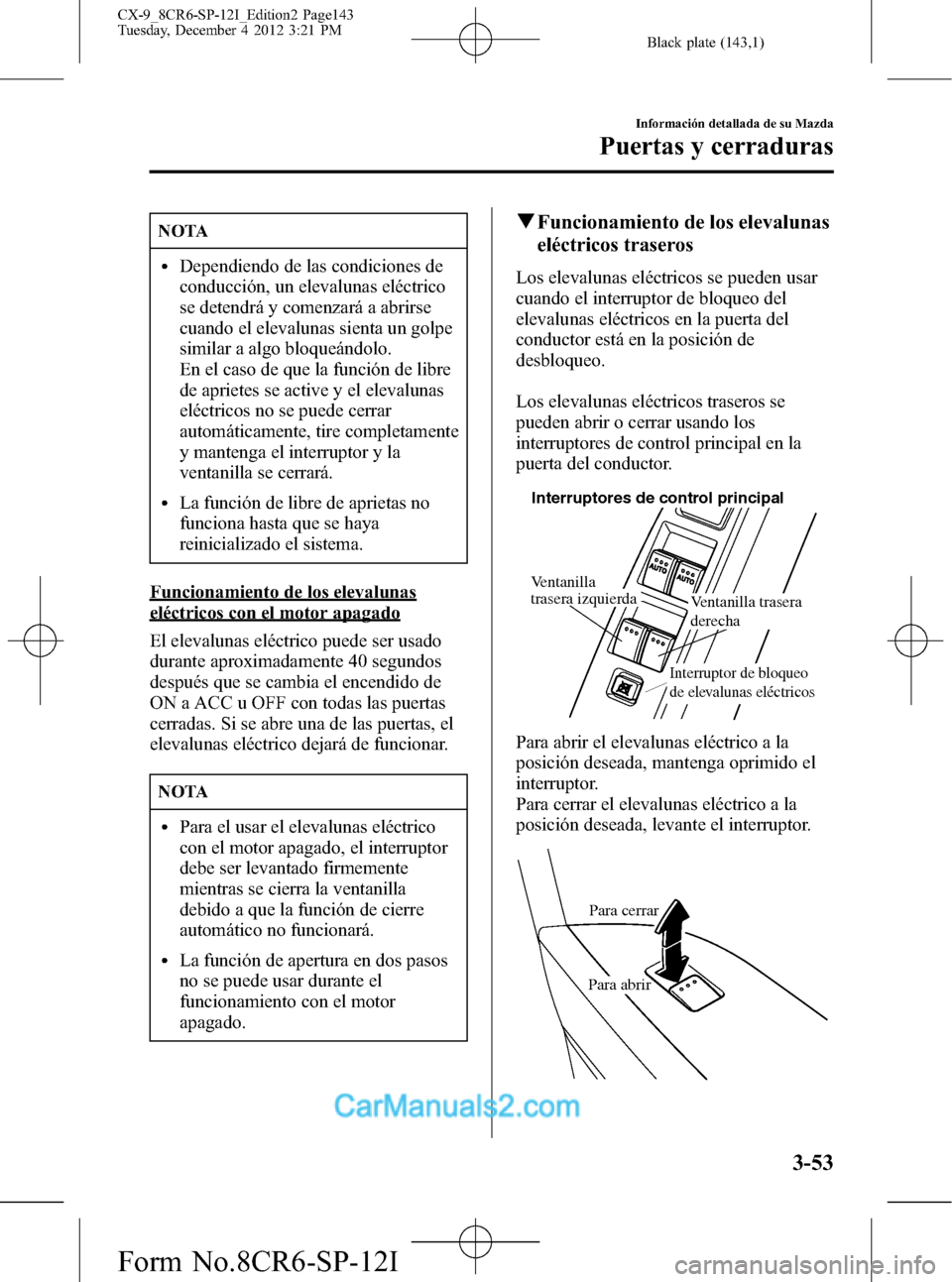

Black plate (143,1)
NOTA
lDependiendo de las condiciones de
conducción, un elevalunas eléctrico
se detendrá y comenzará a abrirse
cuando el elevalunas sienta un golpe
similar a algo bloqueándolo.
En el caso de que la función de libre
de aprietes se active y el elevalunas
eléctricos no se puede cerrar
automáticamente, tire completamente
y mantenga el interruptor y la
ventanilla se cerrará.
lLa función de libre de aprietas no
funciona hasta que se haya
reinicializado el sistema.
Funcionamiento de los elevalunas
eléctricos con el motor apagado
El elevalunas eléctrico puede ser usado
durante aproximadamente 40 segundos
después que se cambia el encendido de
ON a ACC u OFF con todas las puertas
cerradas. Si se abre una de las puertas, el
elevalunas eléctrico dejará de funcionar.
NOTA
lPara el usar el elevalunas eléctrico
con el motor apagado, el interruptor
debe ser levantado firmemente
mientras se cierra la ventanilla
debido a que la función de cierre
automático no funcionará.
lLa función de apertura en dos pasos
no se puede usar durante el
funcionamiento con el motor
apagado.
qFuncionamiento de los elevalunas
eléctricos traseros
Los elevalunas eléctricos se pueden usar
cuando el interruptor de bloqueo del
elevalunas eléctricos en la puerta del
conductor está en la posición de
desbloqueo.
Los elevalunas eléctricos traseros se
pueden abrir o cerrar usando los
interruptores de control principal en la
puerta del conductor.
Ventanilla trasera
derecha
Interruptor de bloqueo
de elevalunas eléctricos
Interruptores de control principal
Ventanilla
trasera izquierda
Para abrir el elevalunas eléctrico a la
posición deseada, mantenga oprimido el
interruptor.
Para cerrar el elevalunas eléctrico a la
posición deseada, levante el interruptor.
Para cerrar
Para abrir
Información detallada de su Mazda
Puertas y cerraduras
3-53
CX-9_8CR6-SP-12I_Edition2 Page143
Tuesday, December 4 2012 3:21 PM
Form No.8CR6-SP-12I

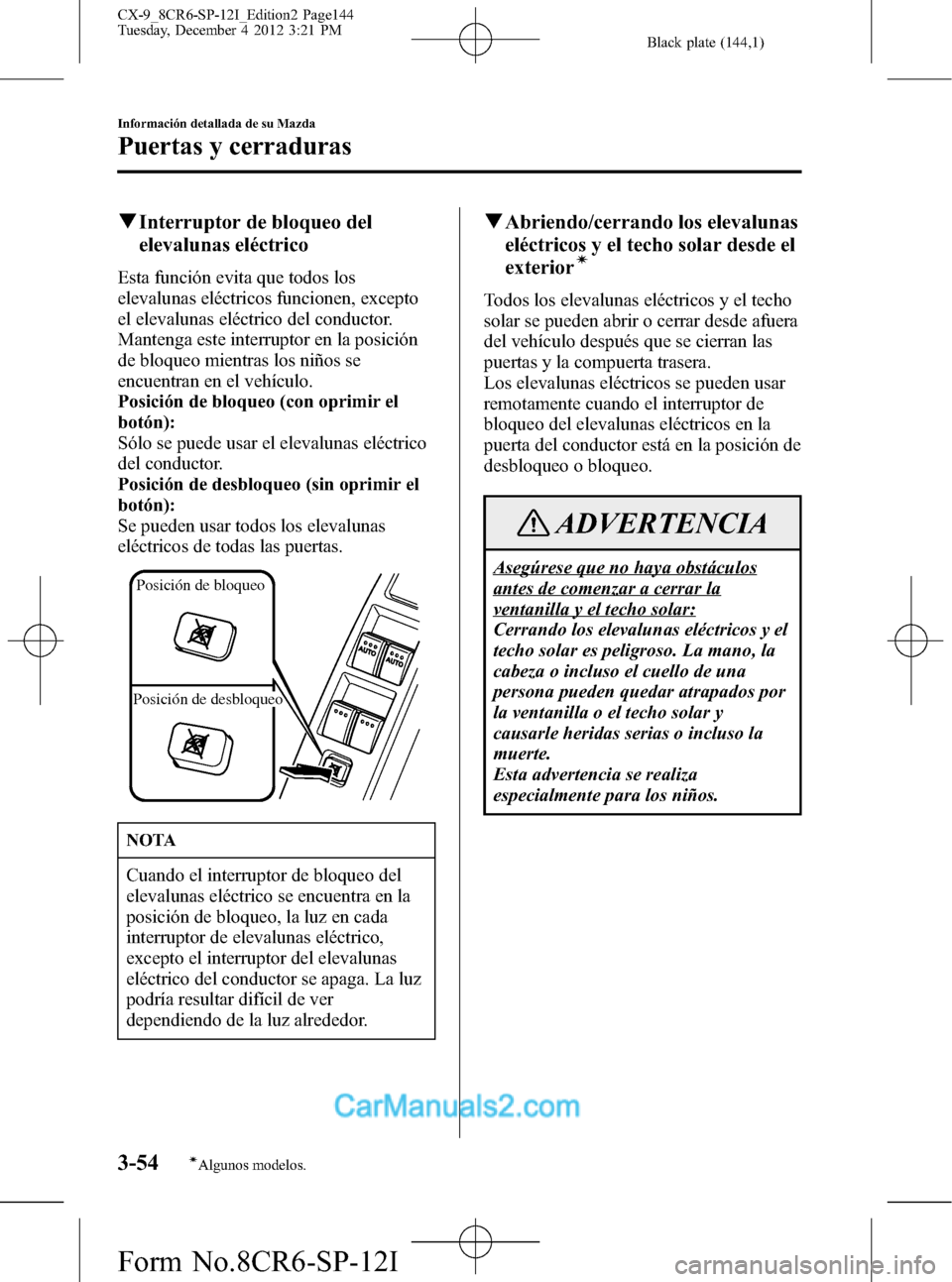

Black plate (144,1)
qInterruptor de bloqueo del
elevalunas eléctrico
Esta función evita que todos los
elevalunas eléctricos funcionen, excepto
el elevalunas eléctrico del conductor.
Mantenga este interruptor en la posición
de bloqueo mientras los niños se
encuentran en el vehículo.
Posición de bloqueo (con oprimir el
botón):
Sólo se puede usar el elevalunas eléctrico
del conductor.
Posición de desbloqueo (sin oprimir el
botón):
Se pueden usar todos los elevalunas
eléctricos de todas las puertas.
Posición de bloqueo
Posición de desbloqueo
NOTA
Cuando el interruptor de bloqueo del
elevalunas eléctrico se encuentra en la
posición de bloqueo, la luz en cada
interruptor de elevalunas eléctrico,
excepto el interruptor del elevalunas
eléctrico del conductor se apaga. La luz
podría resultar difícil de ver
dependiendo de la luz alrededor.
qAbriendo/cerrando los elevalunas
eléctricos y el techo solar desde el
exterior
í
Todos los elevalunas eléctricos y el techo
solar se pueden abrir o cerrar desde afuera
del vehículo después que se cierran las
puertas y la compuerta trasera.
Los elevalunas eléctricos se pueden usar
remotamente cuando el interruptor de
bloqueo del elevalunas eléctricos en la
puerta del conductor está en la posición de
desbloqueo o bloqueo.
ADVERTENCIA
Asegúrese que no haya obstáculos
antes de comenzar a cerrar la
ventanilla y el techo solar:
Cerrando los elevalunas eléctricos y el
techo solar es peligroso. La mano, la
cabeza o incluso el cuello de una
persona pueden quedar atrapados por
la ventanilla o el techo solar y
causarle heridas serias o incluso la
muerte.
Esta advertencia se realiza
especialmente para los niños.
3-54
Información detallada de su Mazda
íAlgunos modelos.
Puertas y cerraduras
CX-9_8CR6-SP-12I_Edition2 Page144
Tuesday, December 4 2012 3:21 PM
Form No.8CR6-SP-12I

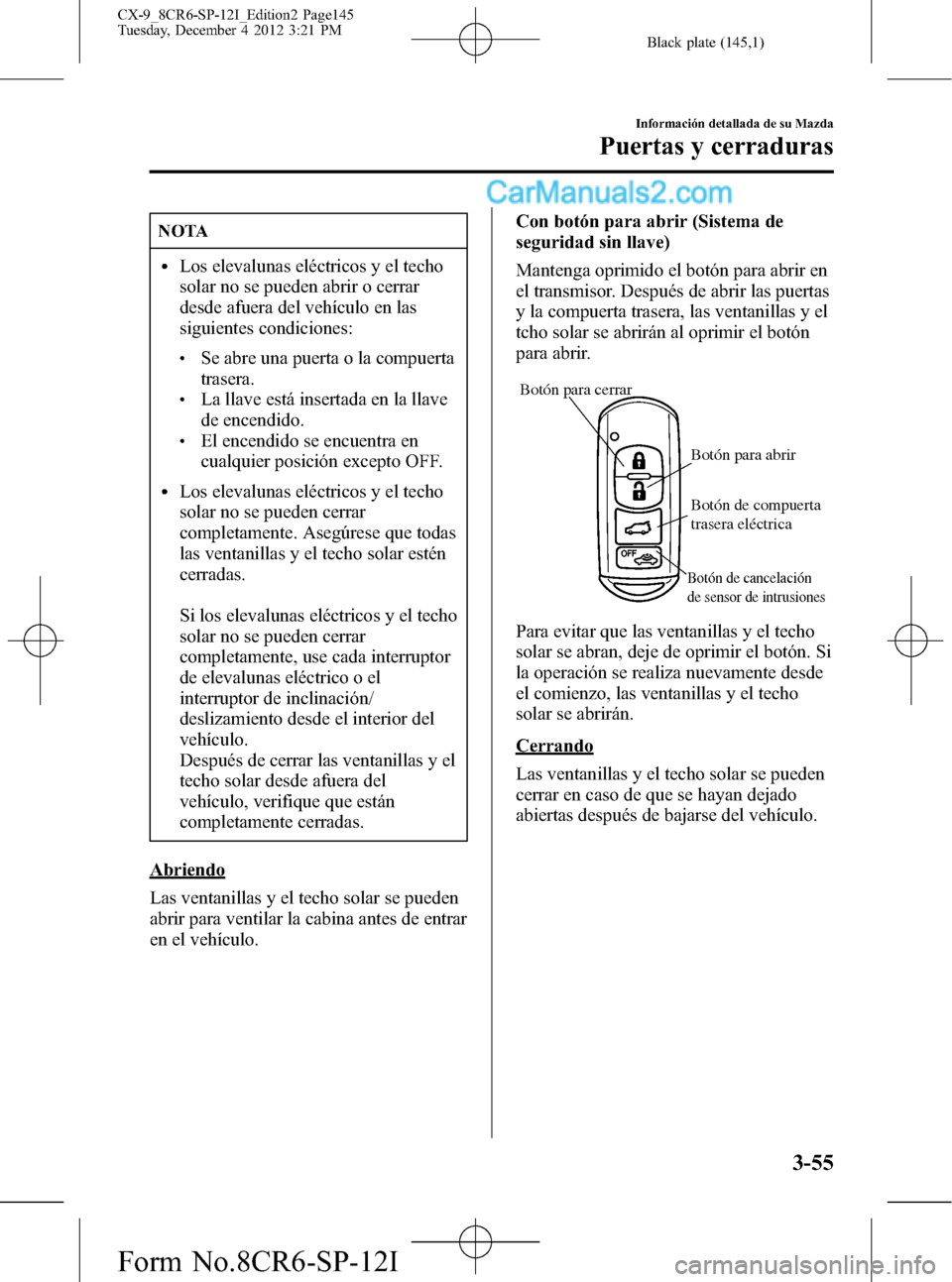

Black plate (145,1)
NOTA
lLos elevalunas eléctricos y el techo
solar no se pueden abrir o cerrar
desde afuera del vehículo en las
siguientes condiciones:
lSe abre una puerta o la compuerta
trasera.
lLa llave está insertada en la llave
de encendido.
lEl encendido se encuentra en
cualquier posición excepto OFF.
lLos elevalunas eléctricos y el techo
solar no se pueden cerrar
completamente. Asegúrese que todas
las ventanillas y el techo solar estén
cerradas.
Si los elevalunas eléctricos y el techo
solar no se pueden cerrar
completamente, use cada interruptor
de elevalunas eléctrico o el
interruptor de inclinación/
deslizamiento desde el interior del
vehículo.
Después de cerrar las ventanillas y el
techo solar desde afuera del
vehículo, verifique que están
completamente cerradas.
Abriendo
Las ventanillas y el techo solar se pueden
abrir para ventilar la cabina antes de entrar
en el vehículo.Con botón para abrir (Sistema de
seguridad sin llave)
Mantenga oprimido el botón para abrir en
el transmisor. Después de abrir las puertas
y la compuerta trasera, las ventanillas y el
tcho solar se abrirán al oprimir el botón
para abrir.
Botón para cerrar
Botón para abrir
Botón de cancelación
de sensor de intrusiones
Botón de compuerta
trasera eléctrica
Para evitar que las ventanillas y el techo
solar se abran, deje de oprimir el botón. Si
la operación se realiza nuevamente desde
el comienzo, las ventanillas y el techo
solar se abrirán.
Cerrando
Las ventanillas y el techo solar se pueden
cerrar en caso de que se hayan dejado
abiertas después de bajarse del vehículo.
Información detallada de su Mazda
Puertas y cerraduras
3-55
CX-9_8CR6-SP-12I_Edition2 Page145
Tuesday, December 4 2012 3:21 PM
Form No.8CR6-SP-12I

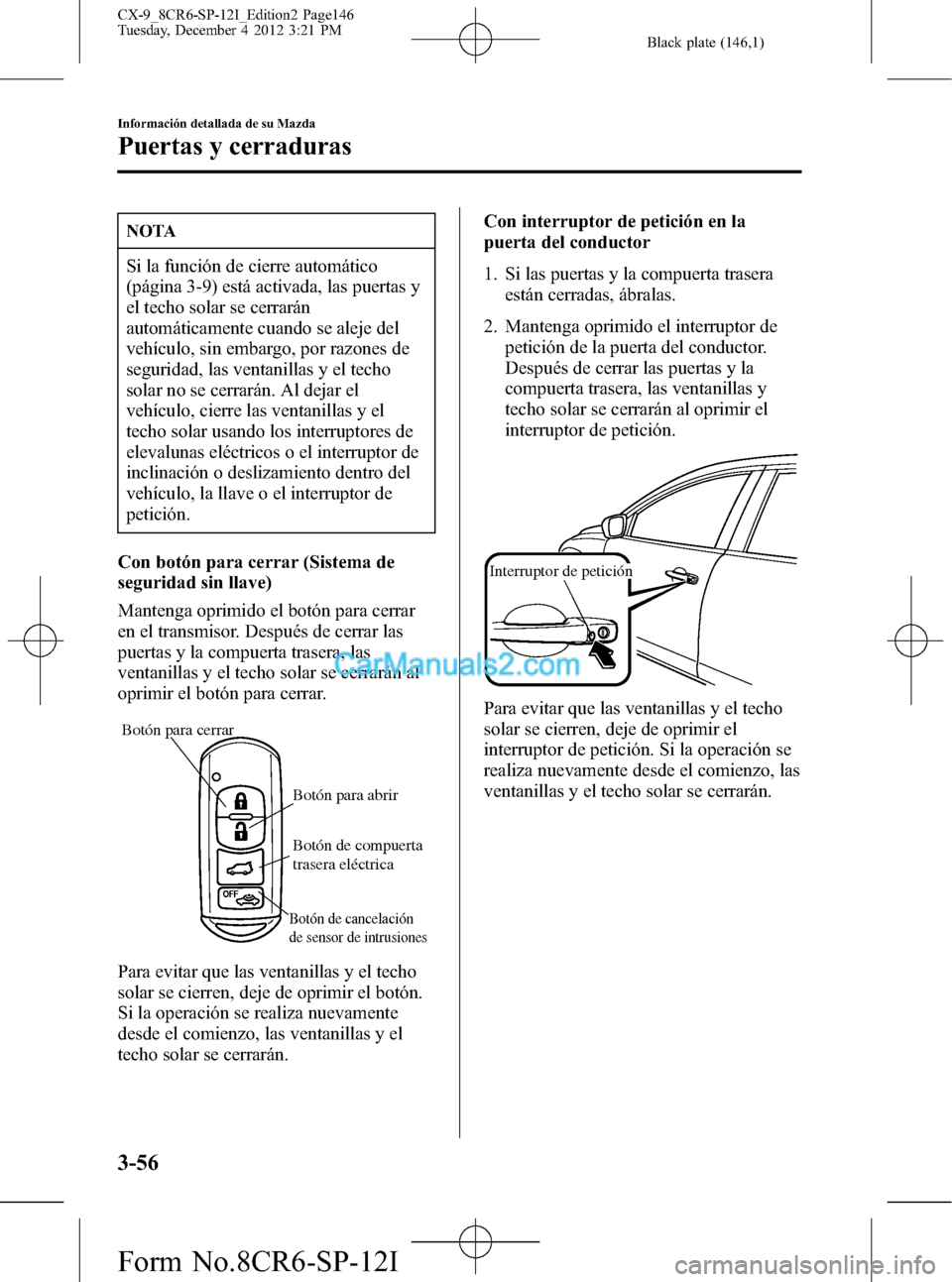

Black plate (146,1)
NOTA
Si la función de cierre automático
(página 3-9) está activada, las puertas y
el techo solar se cerrarán
automáticamente cuando se aleje del
vehículo, sin embargo, por razones de
seguridad, las ventanillas y el techo
solar no se cerrarán. Al dejar el
vehículo, cierre las ventanillas y el
techo solar usando los interruptores de
elevalunas eléctricos o el interruptor de
inclinación o deslizamiento dentro del
vehículo, la llave o el interruptor de
petición.
Con botón para cerrar (Sistema de
seguridad sin llave)
Mantenga oprimido el botón para cerrar
en el transmisor. Después de cerrar las
puertas y la compuerta trasera, las
ventanillas y el techo solar se cerrarán al
oprimir el botón para cerrar.
Botón para cerrar
Botón para abrir
Botón de cancelación
de sensor de intrusiones
Botón de compuerta
trasera eléctrica
Para evitar que las ventanillas y el techo
solar se cierren, deje de oprimir el botón.
Si la operación se realiza nuevamente
desde el comienzo, las ventanillas y el
techo solar se cerrarán.Con interruptor de petición en la
puerta del conductor
1. Si las puertas y la compuerta trasera
están cerradas, ábralas.
2. Mantenga oprimido el interruptor de
petición de la puerta del conductor.
Después de cerrar las puertas y la
compuerta trasera, las ventanillas y
techo solar se cerrarán al oprimir el
interruptor de petición.
Interruptor de petición
Para evitar que las ventanillas y el techo
solar se cierren, deje de oprimir el
interruptor de petición. Si la operación se
realiza nuevamente desde el comienzo, las
ventanillas y el techo solar se cerrarán.
3-56
Información detallada de su Mazda
Puertas y cerraduras
CX-9_8CR6-SP-12I_Edition2 Page146
Tuesday, December 4 2012 3:21 PM
Form No.8CR6-SP-12I

Black plate (147,1)

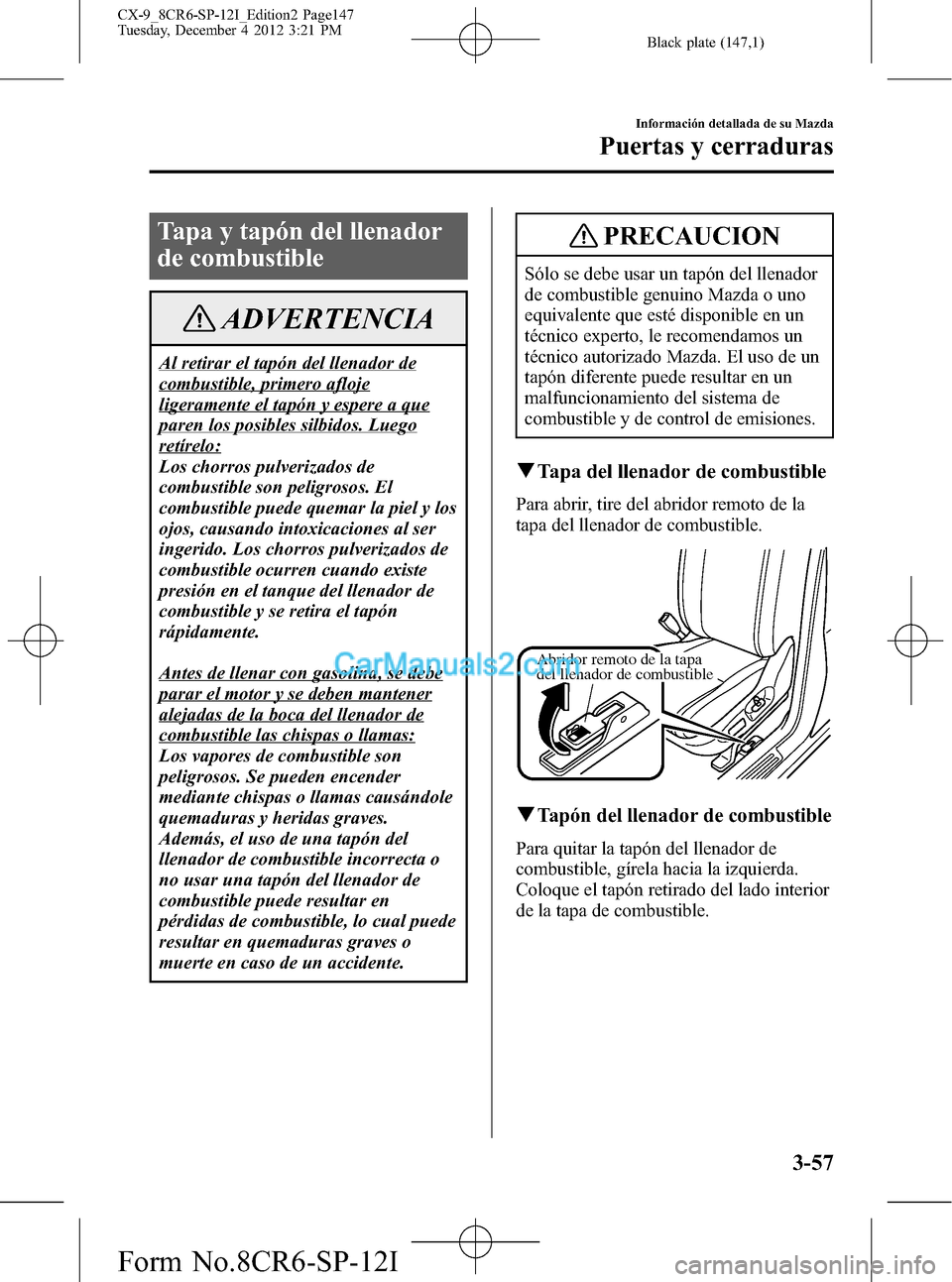

Tapa y tapón del llenador
de combustible
ADVERTENCIA
Al retirar el tapón del llenador de
combustible, primero afloje
ligeramente el tapón y espere a que
paren los posibles silbidos. Luego
retírelo:
Los chorros pulverizados de
combustible son peligrosos. El
combustible puede quemar la piel y los
ojos, causando intoxicaciones al ser
ingerido. Los chorros pulverizados de
combustible ocurren cuando existe
presión en el tanque del llenador de
combustible y se retira el tapón
rápidamente.
Antes de llenar con gasolina, se debe
parar el motor y se deben mantener
alejadas de la boca del llenador de
combustible las chispas o llamas:
Los vapores de combustible son
peligrosos. Se pueden encender
mediante chispas o llamas causándole
quemaduras y heridas graves.
Además, el uso de una tapón del
llenador de combustible incorrecta o
no usar una tapón del llenador de
combustible puede resultar en
pérdidas de combustible, lo cual puede
resultar en quemaduras graves o
muerte en caso de un accidente.
PRECAUCION
Sólo se debe usar un tapón del llenador
de combustible genuino Mazda o uno
equivalente que esté disponible en un
técnico experto, le recomendamos un
técnico autorizado Mazda. El uso de un
tapón diferente puede resultar en un
malfuncionamiento del sistema de
combustible y de control de emisiones.
qTapa del llenador de combustible
Para abrir, tire del abridor remoto de la
tapa del llenador de combustible.
Abridor remoto de la tapa
del llenador de combustible
qTapón del llenador de combustible
Para quitar la tapón del llenador de
combustible, gírela hacia la izquierda.
Coloque el tapón retirado del lado interior
de la tapa de combustible.
Información detallada de su Mazda
Puertas y cerraduras
3-57
CX-9_8CR6-SP-12I_Edition2 Page147
Tuesday, December 4 2012 3:21 PM
Form No.8CR6-SP-12I

Black plate (148,1)

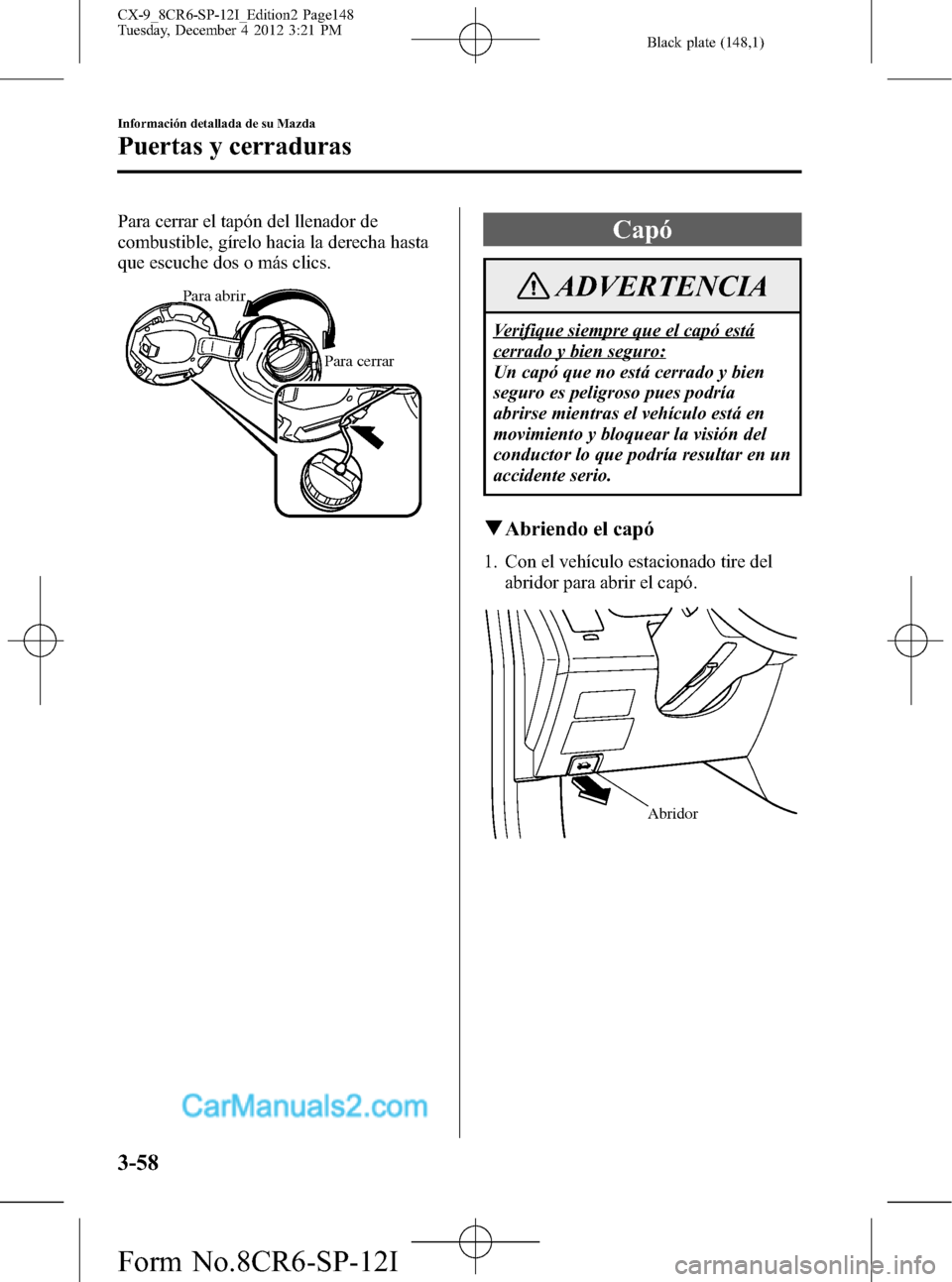

Para cerrar el tapón del llenador de
combustible, gírelo hacia la derecha hasta
que escuche dos o más clics.
Para abrir
Para cerrar
Capó
ADVERTENCIA
Verifique siempre que el capó está
cerrado y bien seguro:
Un capó que no está cerrado y bien
seguro es peligroso pues podría
abrirse mientras el vehículo está en
movimiento y bloquear la visión del
conductor lo que podría resultar en un
accidente serio.
qAbriendo el capó
1. Con el vehículo estacionado tire del
abridor para abrir el capó.
Abridor
3-58
Información detallada de su Mazda
Puertas y cerraduras
CX-9_8CR6-SP-12I_Edition2 Page148
Tuesday, December 4 2012 3:21 PM
Form No.8CR6-SP-12I

Black plate (149,1)

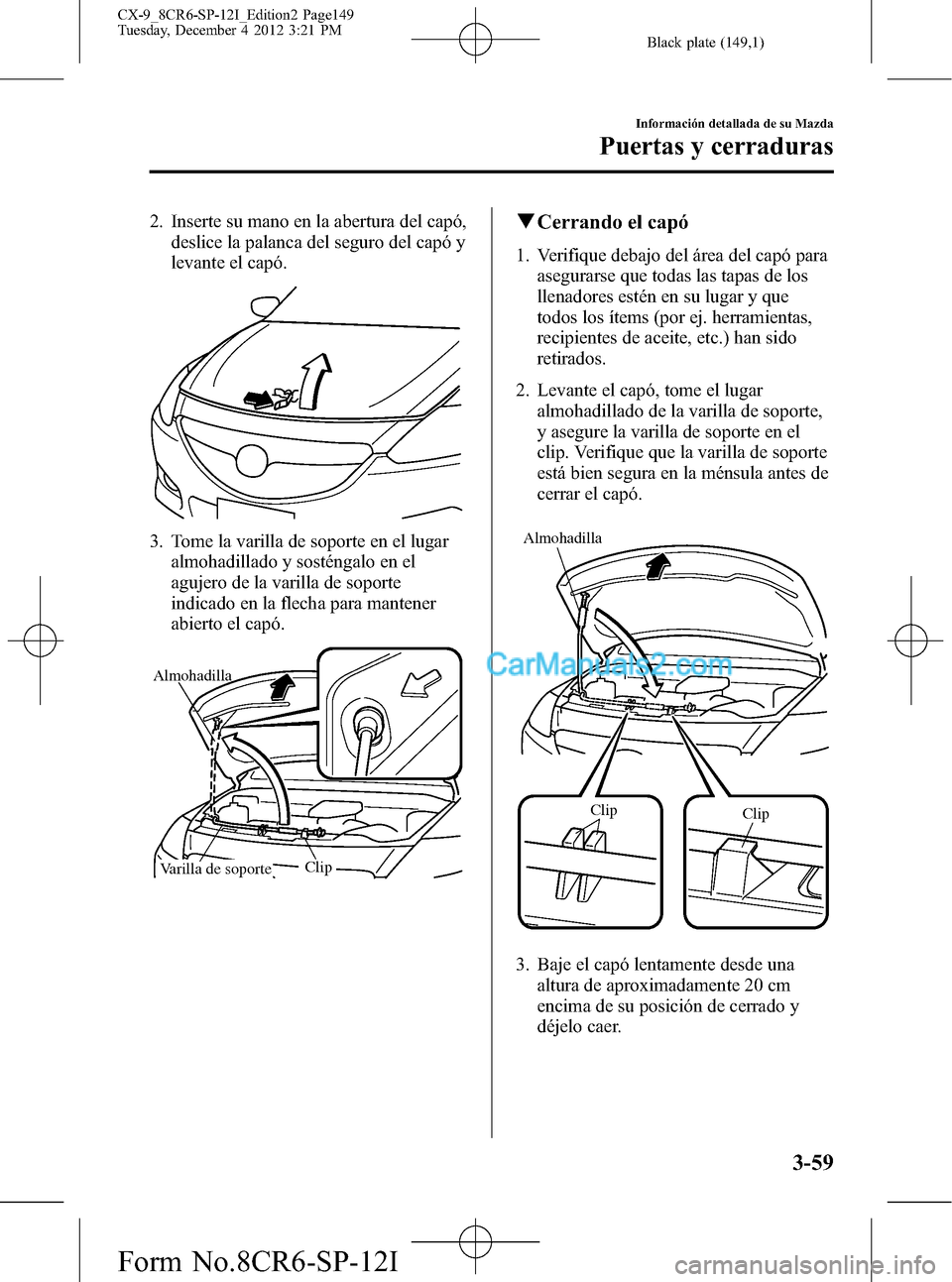

2. Inserte su mano en la abertura del capó,
deslice la palanca del seguro del capó y
levante el capó.
3. Tome la varilla de soporte en el lugar
almohadillado y sosténgalo en el
agujero de la varilla de soporte
indicado en la flecha para mantener
abierto el capó.
Almohadilla
Clip
Varilla de soporte
qCerrando el capó
1. Verifique debajo del área del capó para
asegurarse que todas las tapas de los
llenadores estén en su lugar y que
todos los ítems (por ej. herramientas,
recipientes de aceite, etc.) han sido
retirados.
2. Levante el capó, tome el lugar
almohadillado de la varilla de soporte,
y asegure la varilla de soporte en el
clip. Verifique que la varilla de soporte
está bien segura en la ménsula antes de
cerrar el capó.
Almohadilla
Clip
Clip
3. Baje el capó lentamente desde una
altura de aproximadamente 20 cm
encima de su posición de cerrado y
déjelo caer.
Información detallada de su Mazda
Puertas y cerraduras
3-59
CX-9_8CR6-SP-12I_Edition2 Page149
Tuesday, December 4 2012 3:21 PM
Form No.8CR6-SP-12I

Black plate (150,1)

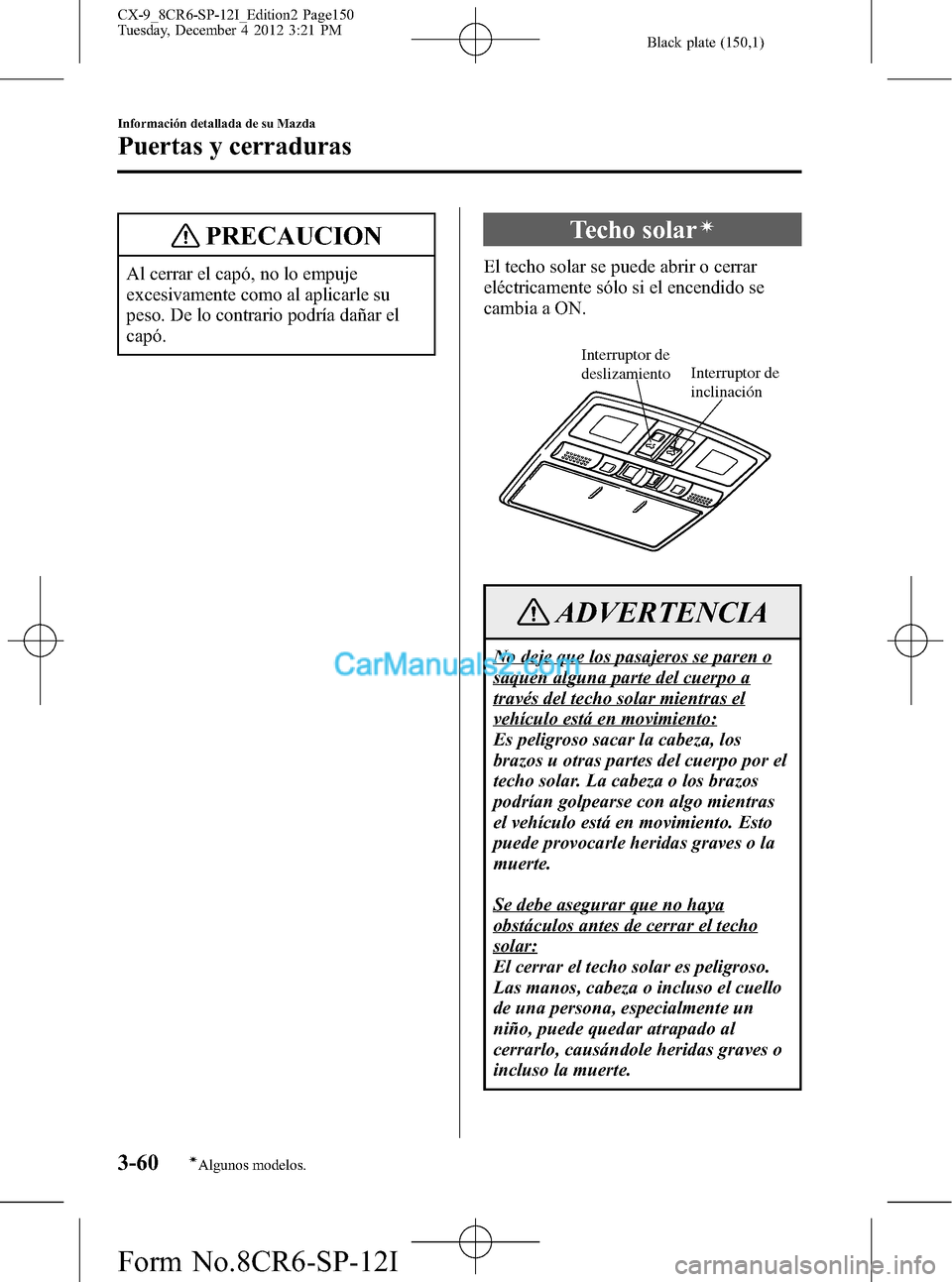

PRECAUCION
Al cerrar el capó, no lo empuje
excesivamente como al aplicarle su
peso. De lo contrario podría dañar el
capó.
Techo solarí
El techo solar se puede abrir o cerrar
eléctricamente sólo si el encendido se
cambia a ON.
Interruptor de
inclinación Interruptor de
deslizamiento
ADVERTENCIA
No deje que los pasajeros se paren o
saquen alguna parte del cuerpo a
través del techo solar mientras el
vehículo está en movimiento:
Es peligroso sacar la cabeza, los
brazos u otras partes del cuerpo por el
techo solar. La cabeza o los brazos
podrían golpearse con algo mientras
el vehículo está en movimiento. Esto
puede provocarle heridas graves o la
muerte.
Se debe asegurar que no haya
obstáculos antes de cerrar el techo
solar:
El cerrar el techo solar es peligroso.
Las manos, cabeza o incluso el cuello
de una persona, especialmente un
niño, puede quedar atrapado al
cerrarlo, causándole heridas graves o
incluso la muerte.
3-60
Información detallada de su Mazda
íAlgunos modelos.
Puertas y cerraduras
CX-9_8CR6-SP-12I_Edition2 Page150
Tuesday, December 4 2012 3:21 PM
Form No.8CR6-SP-12I
